西门子推出的SINUMERIK 828D数控系统，是面向中高档数控机床配套的数控产品。

SINUMERIK 828D总体性能介于SINUMERIK 802D sl 与SINUMERIK 840D之间，正好弥补了这两个产品之间的空白，另外还支持各种车、铣机床的应用，其功能性和便捷性很好地诠释了当今市场对数控系统的高标准要求。

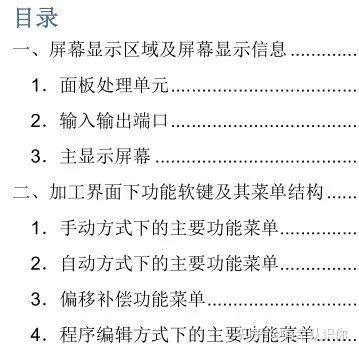

01

屏幕显示区域及屏幕显示信息

1 ．面板处理单元

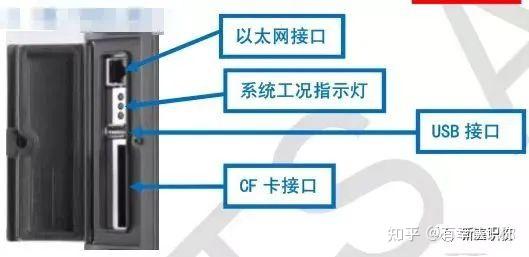

2 ．输入输出端口

3 ．主显示屏幕

02

加工界面下功能软键及其菜单结构

1 ．手动方式下的主要功能菜单

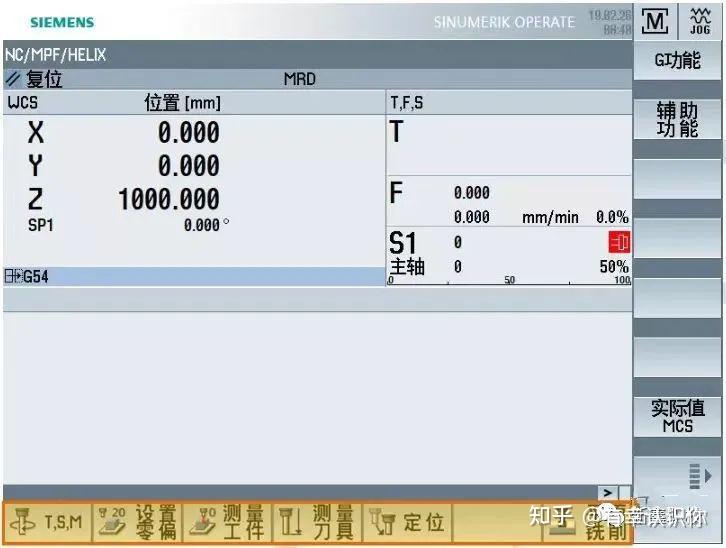

1.1 手动方式下的 6 大功能主菜单——水平菜单

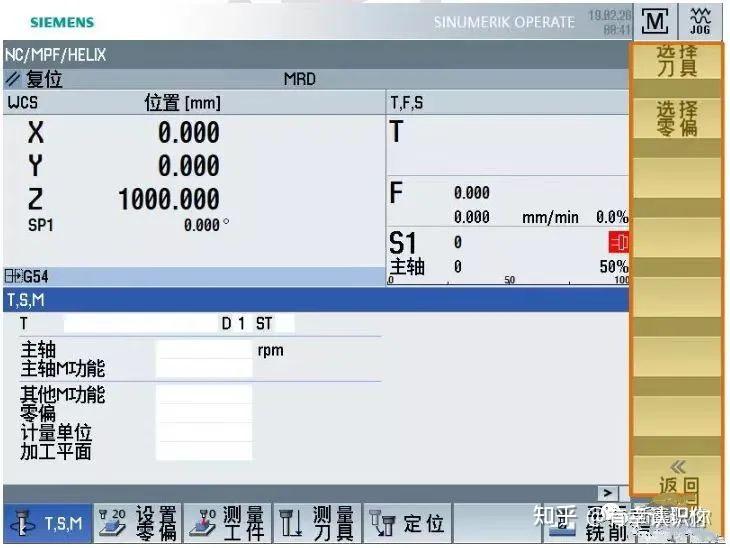

1.2 【TSM】功能下的子菜单——垂直菜单

1.3【设置零偏】功能下的子菜单——垂直菜单

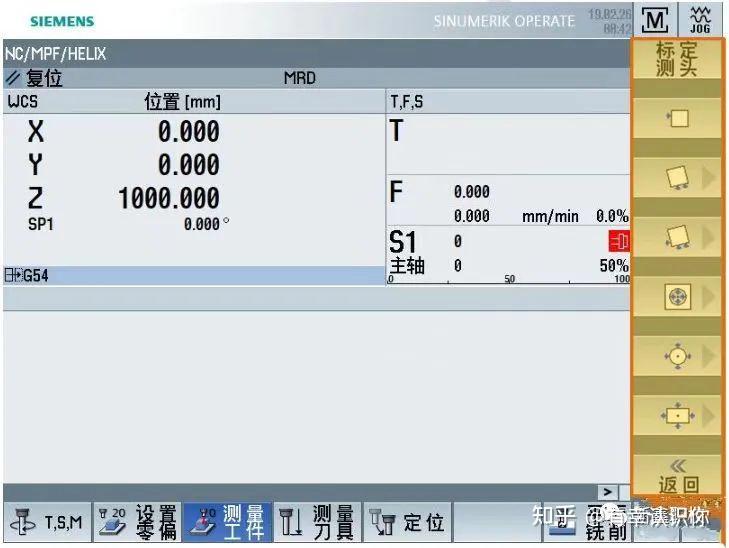

1.4【测量工件】功能下的子菜单——垂直菜单

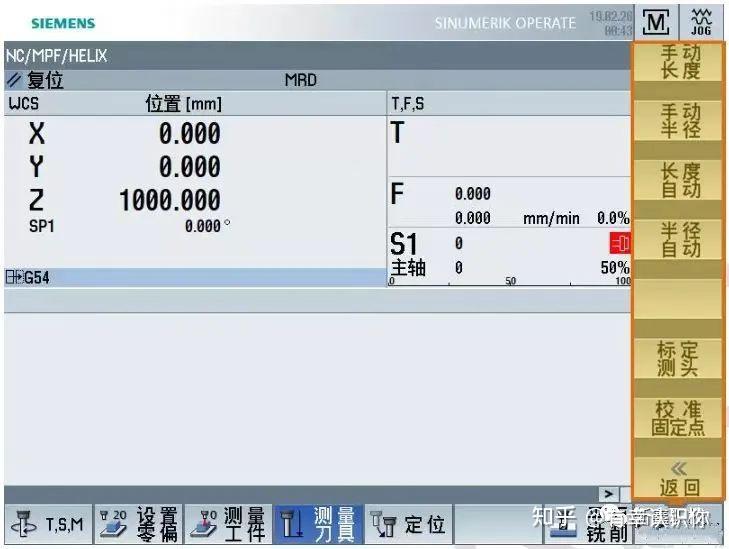

1.5【测量刀具】功能下的子菜单——垂直菜单

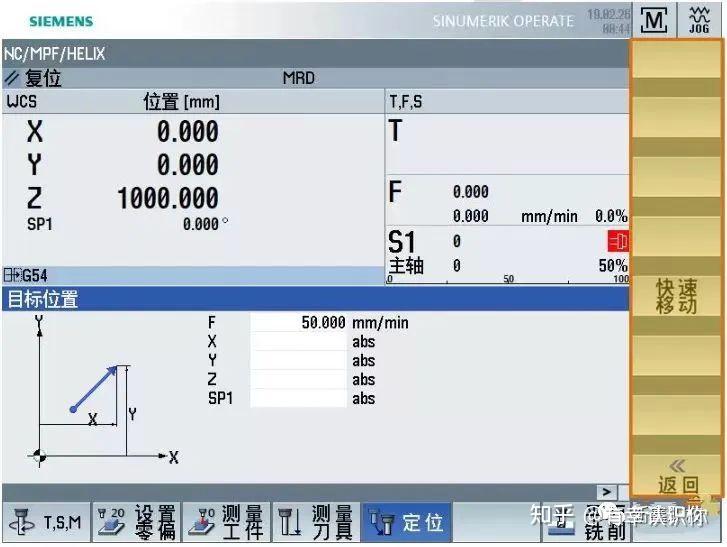

1.6【定位】功能下的子菜单——垂直菜单

1.7【平面铣削】功能下的子菜单——垂直菜单

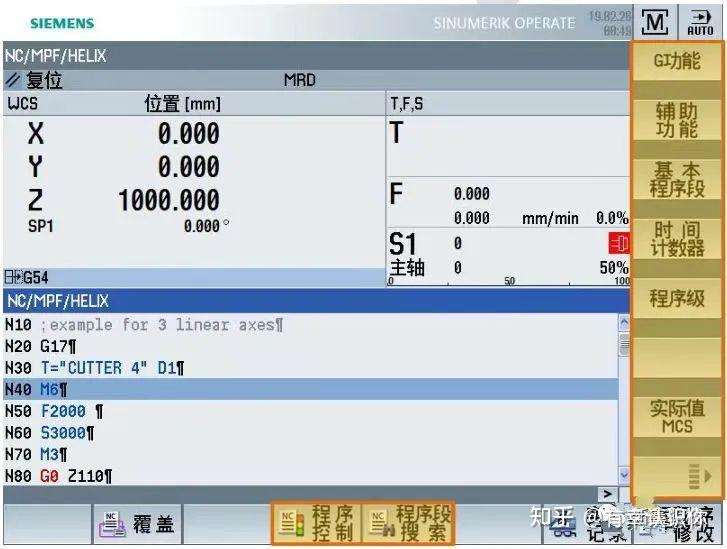

2．自动方式下的主要功能菜单

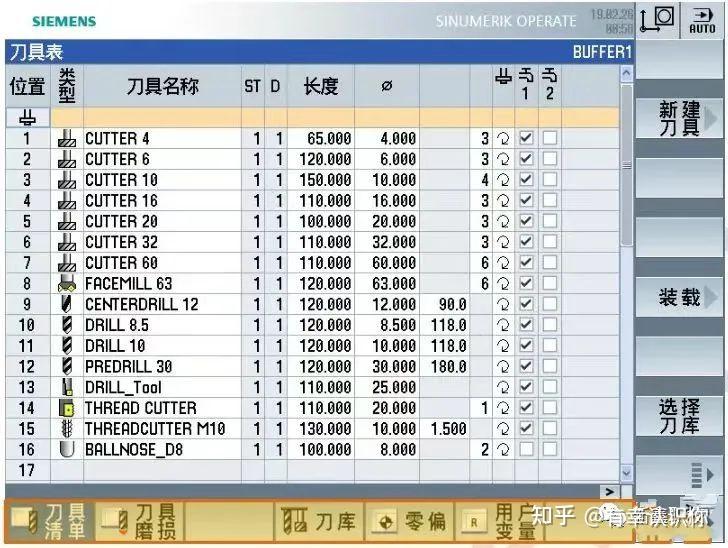

3．偏移补偿功能菜单

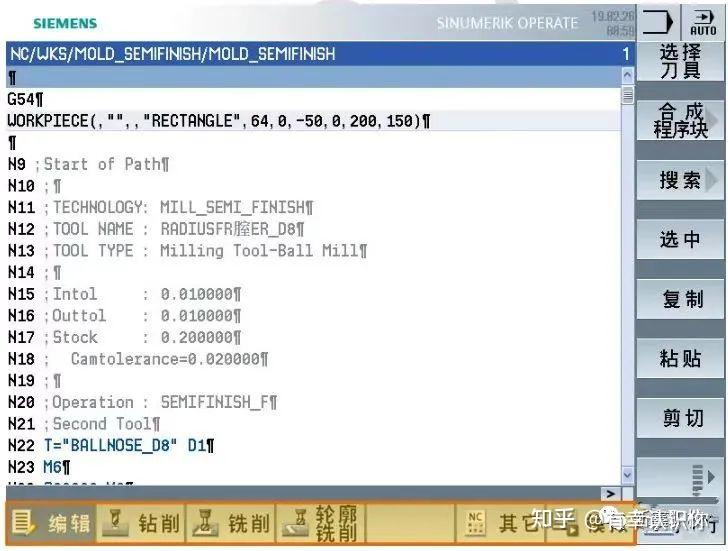

4．程序编辑方式下的主要功能菜单

1）西门子828D数控系统铣床加工操作

2）西门子828D数控系统车床加工操作

3）西门子828D数控系统操作界面：

西门子828D如何设机床零点图示说明

西门子828D原点设定方法

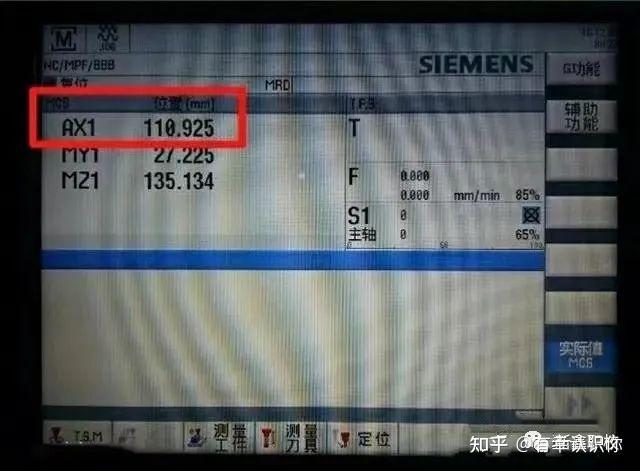

这里以X轴为例说明西门子设零点一般过程。当前机床坐标值为110.925。

1

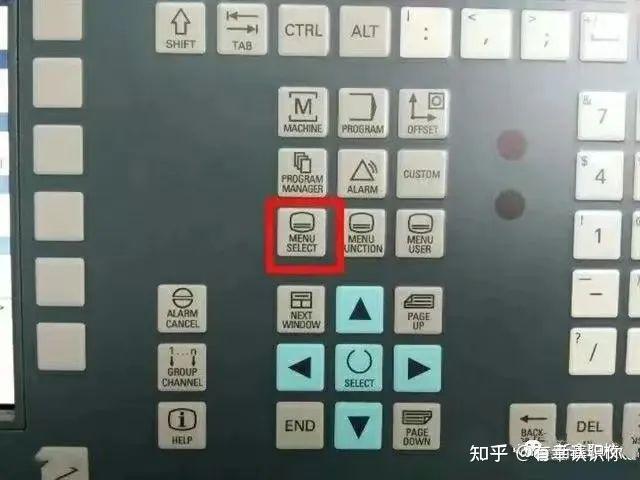

按面板MENU SELEC键。

2

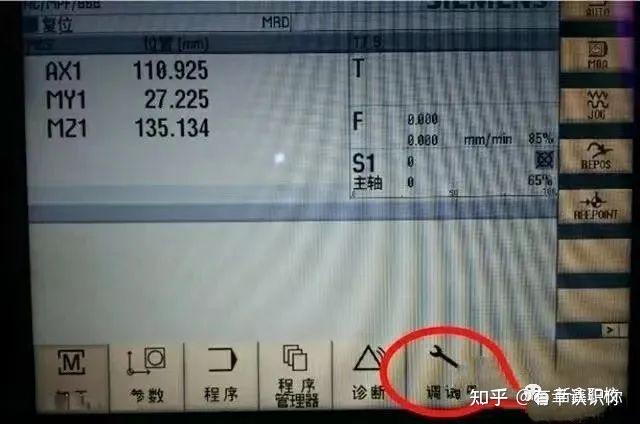

弹出选项框,按调试。

3

找到x轴的轴机床数据，34210【0】，当前值为0，输入1

4

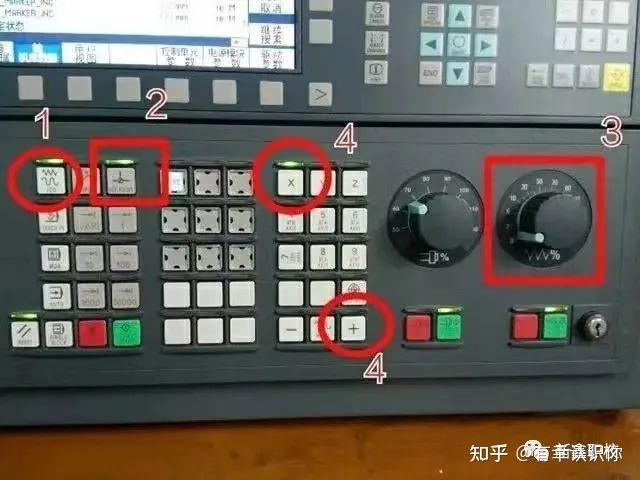

依次按面板按钮【JOG】【REF.POINT】，进给倍率打到0％，【X+】

5

可见x轴的34210【0】变为2。

6

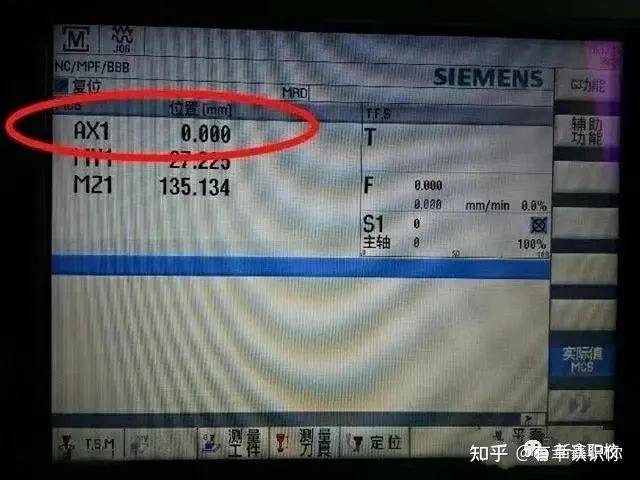

查看此时的MCS的x坐标，可见值变为0。当前位置设为机械零点成功。

a。设MD34200=0.绝对编码器位置设定模式

b.选择“手动”模式，将控制轴移动到参考点附近c.输入参数：MD34100，机床零点坐标的位置d.激活绝对编码器的调整功能：MD34210＝1.绝对编码器调整状态(初始状态为0)e.按机床复位键，使机床参数生效f.按机床面板上回归参考点按键g.机床不移动，系统自动设置如下参数。34090:参考点偏移量，34210由1(调整状态)变为2(设定完毕状态)，屏幕上显示位置是MD34100设定位置。1、脉冲模式：该模式下，控制系统对输入的速度脉冲进行解释，然后控制轴的速度和位置，实现运动控制。2、位置模式：在这种模式下，控制器根据输入的位置序列，控制轴的位置，实现运动控制。3、同步模式：在这种模式下，控制器根据输入的同步信号，控制轴的位置，实现多轴的同步控制。4、主动模式：在这种模式下，轴的运动是基于控制器的内置算法，按照用户设置的参数，自动运行。5、曲线模式：在这种模式下，控制系统可以按照用户设定的曲线运动，实现运行控制。运动控制参数：1、脉冲率：表示脉冲发生的频率，可以用来调整电机的速度。2、偏移量：表示相对于原点的距离，可以调整轴的位置。3、正反转：指定电机的正反转方向，以及脉冲的正反向。4、运动时间：表示从原点到目标位置的时间，可以用来调整电机的加速度和减速度。5、停止时间：表示在电机停止运动时的时间，可以调整电机的减速度。

在828D系统上使用的经济型的操作面板——USB操作面板

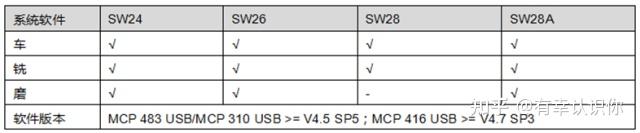

1.1 适用配置

√：支持

1.2 特点概述

• USB面板通过一根专用USB线缆连接到PPU背面接口X135上，用于提供电源和通讯。

• 根据尺寸大小不同，共有3种型号的USB面板。

• 所有USB面板都配有可以更换的抽拉条，便于更改按键功能，适应不同的机床。

• 用于与 PPU 进行通讯的 USB 2.0接口的传输速率为 12 Mbit/s。

• 最多可以同时按下两个按键。同时按下多于两个按键时，按键信号都变为零，没有按键生效。

• MCP 483 USB/MCP 310 USB要求828D系统软件版本>= V4.5 SP5

• MCP 416 USB要求828D系统软件版本>= V4.7 SP3

1.3 接线示意图

1.3.1 USB MCP 订货号

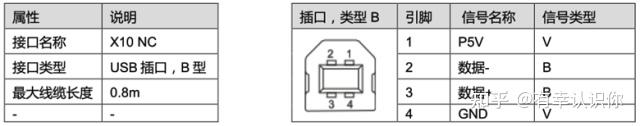

1.3.2 USB 接口

1.4 USB面板

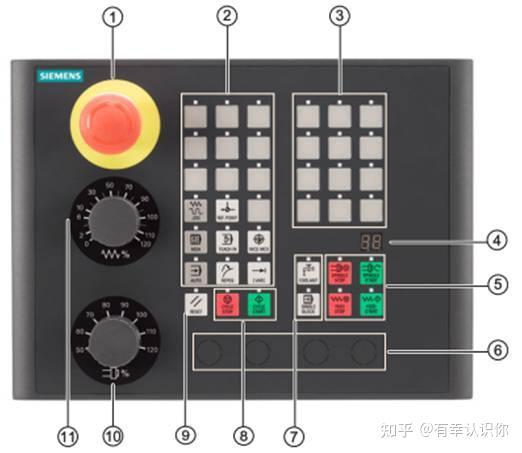

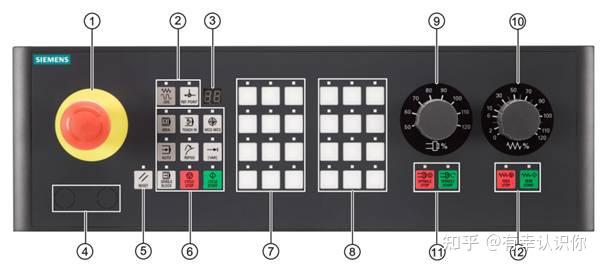

1.4.1 MCP483 USB

1.4.2 MCP416 USB（与PPU290配合使用）

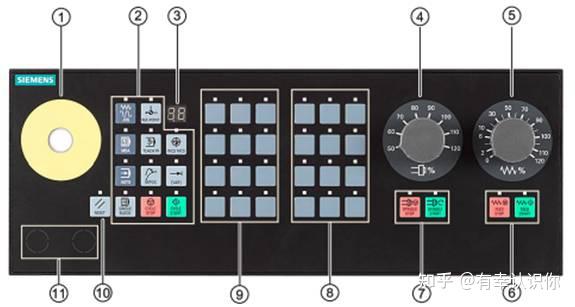

1.4.3 MCP310 USB

1.5 USB面板调试

1.5.1 参数设置

• MD12950 $MN_PLC_MCP_CONNECT = 1，激活USB MCP；=-1，取消USB MCP。

• MD19720 $ON_PLC_FUNCTION_MASK ：bit0= 0，“PROFINET-MSTTDB寻址“关闭。

上述参数复位（PO）后生效，建立通讯后，USB 面板上的指示灯将不再闪烁。

1.5.2 PLC接口信号地址 (DB1000~DB1100)

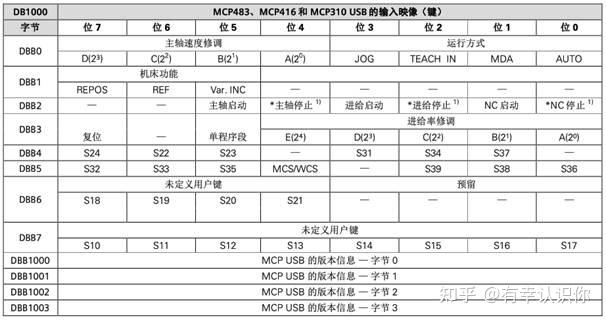

MCP按键输入信号地址

MCP指示灯输出信号地址

1）：常闭按钮

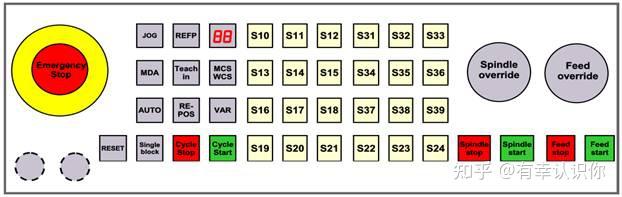

MCP483/416 USB按键布局

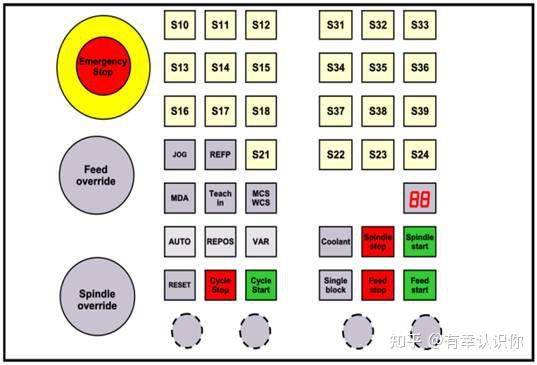

MCP310 USB按键布局

828D系统USB操作面板调试注意事项

1. 关于USB MCP LED调试

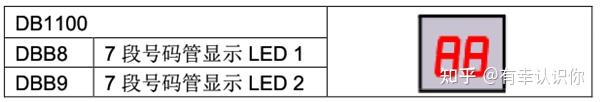

MCP USB上有一组 2 位 7 段LED数码管显示灯，每一位对应PLC信号的一个输出字节。

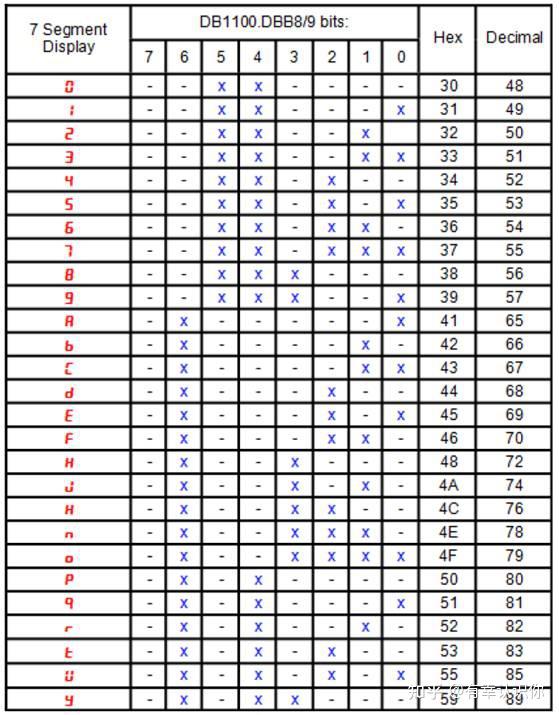

数码管字符显示（如下图第一列所示）与PLC信号数值对应关系如下表：

（Hex列为十六进制数值；Decimal列为十进制数值）

示例：在面板上显示23

A. （常数）直接传输16 / 10进制数值到输出映像

B. （变量）通过数值转换传输到输出映像（16进制传输需加16#32 ; 10进制传输需加48）

2. 由PN的操作面板转USB操作面板需要更改什么？

• NC侧参数
  MD12986[6] $MN_PLC_DEACT_IMAGE_LADDR_IN= 112；
  MD12950 $MN_PLC_MCP_CONNECT=1
  MD19720 $ON_PLC_FUNCTION_MASK ：bit0= 0

• PLC侧接口信号
  按键信号由IB112-125（PN）对应更改为DB1000.DBB0-7（USB）字段。
  指示灯信号由QB112-121（PN）对应更改为DB1100.DBB0-12（USB）字段。

• PLC程序
  可参考Toolbox中的PLC例程，通过复制相关符号表，进行快速修改。

3. 828D的USB操作面板与808D的USB操作面板不能混用
